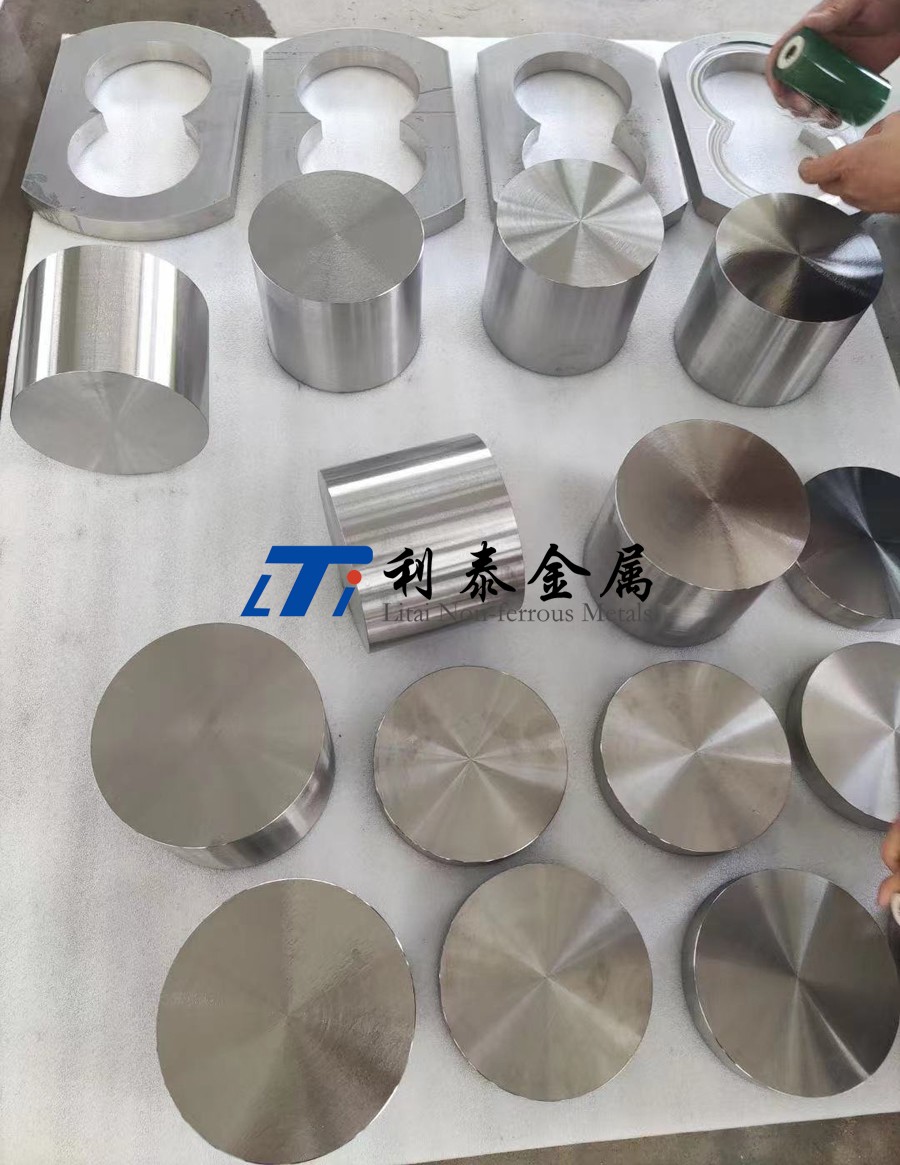

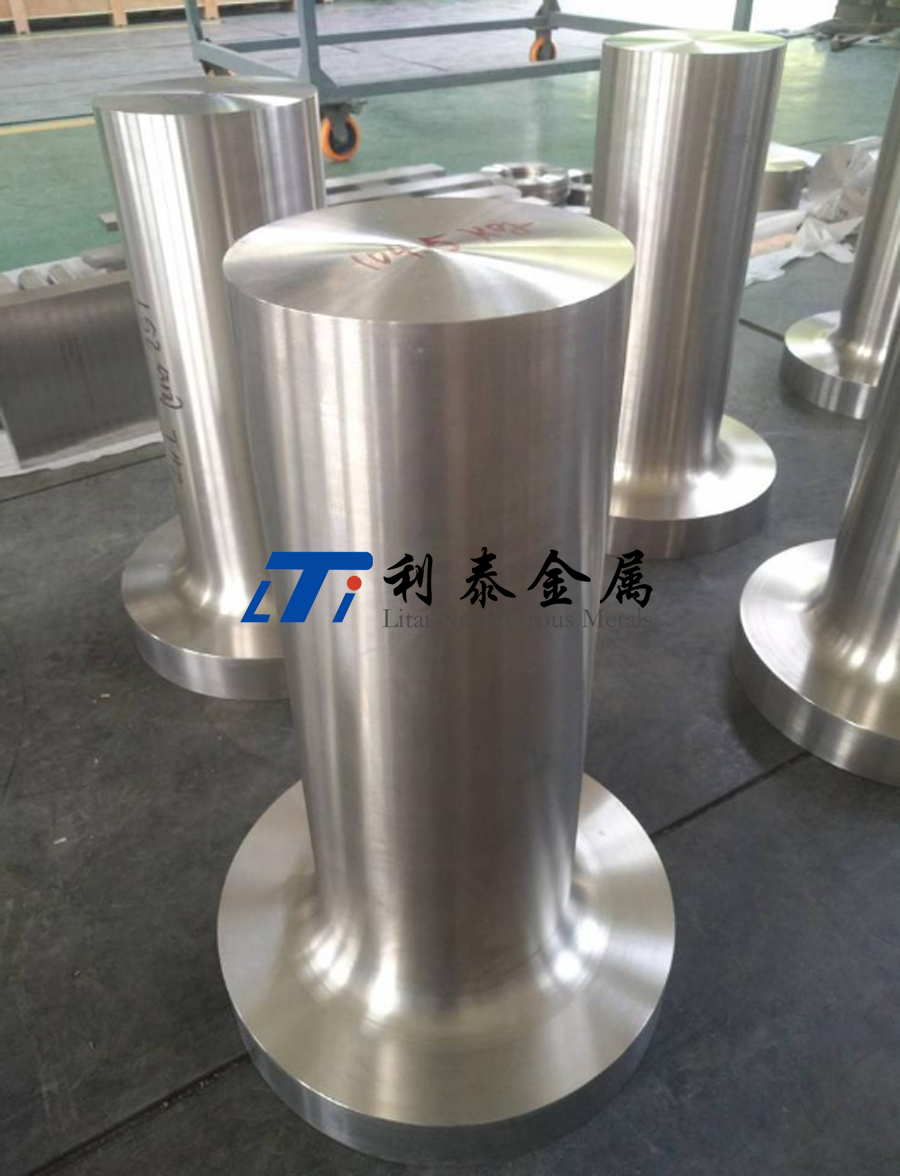

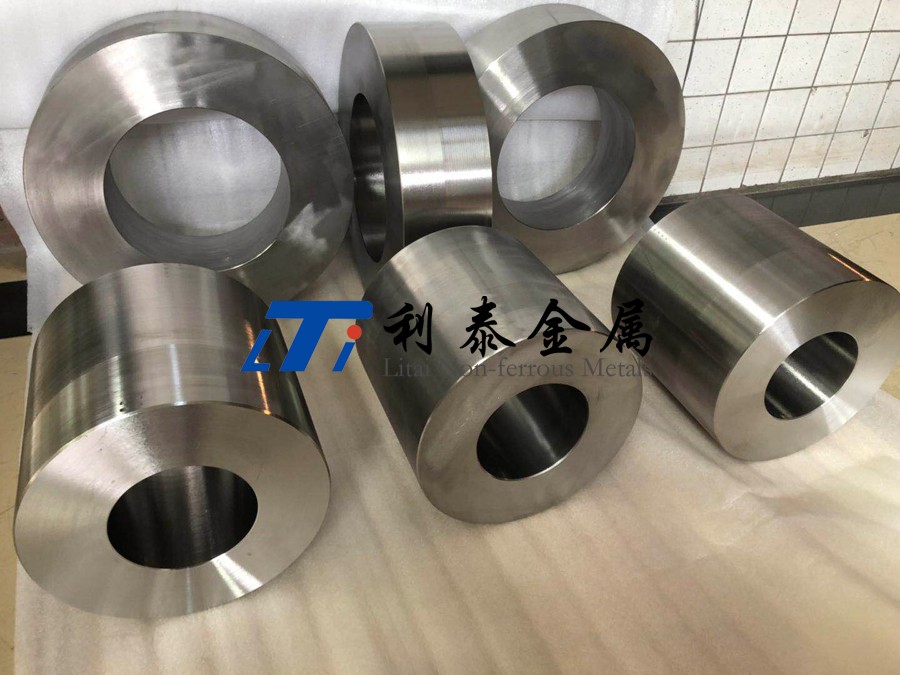

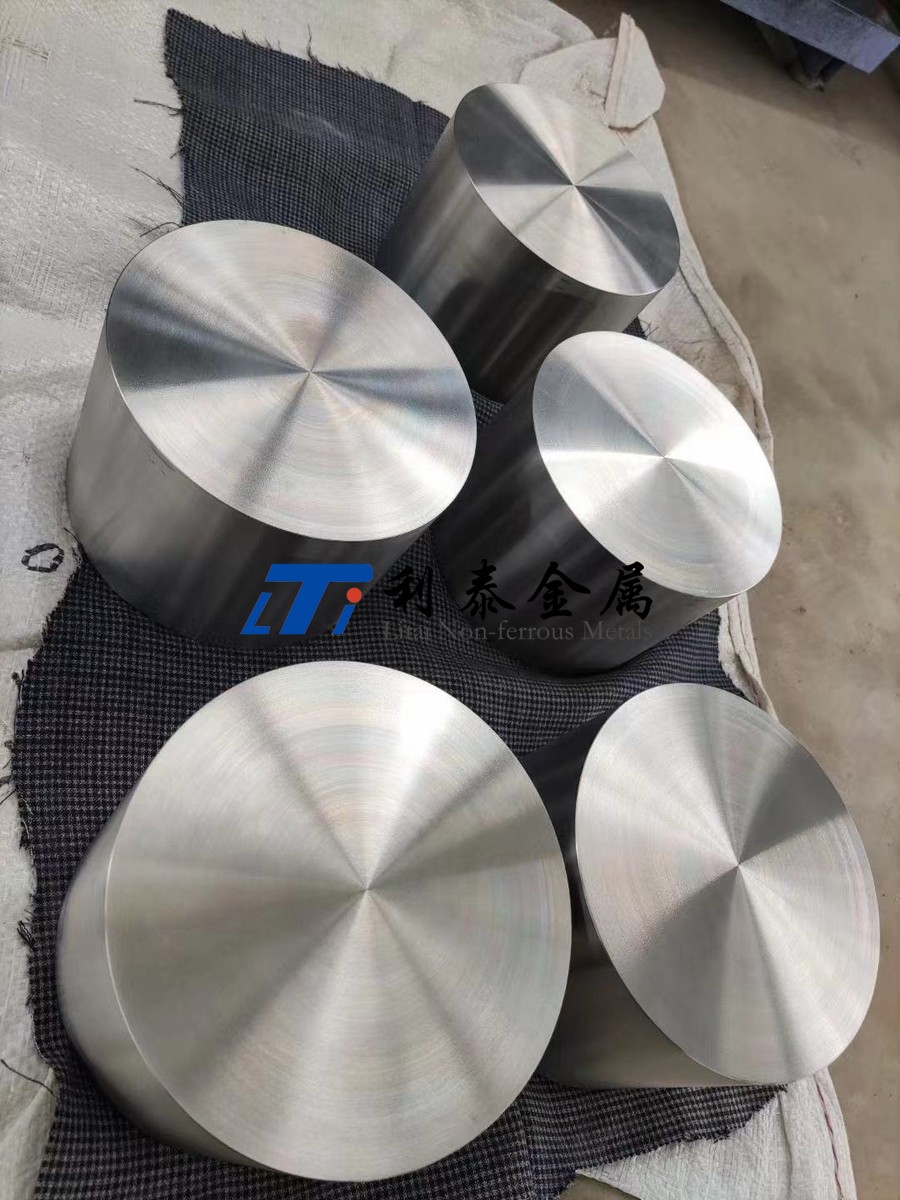

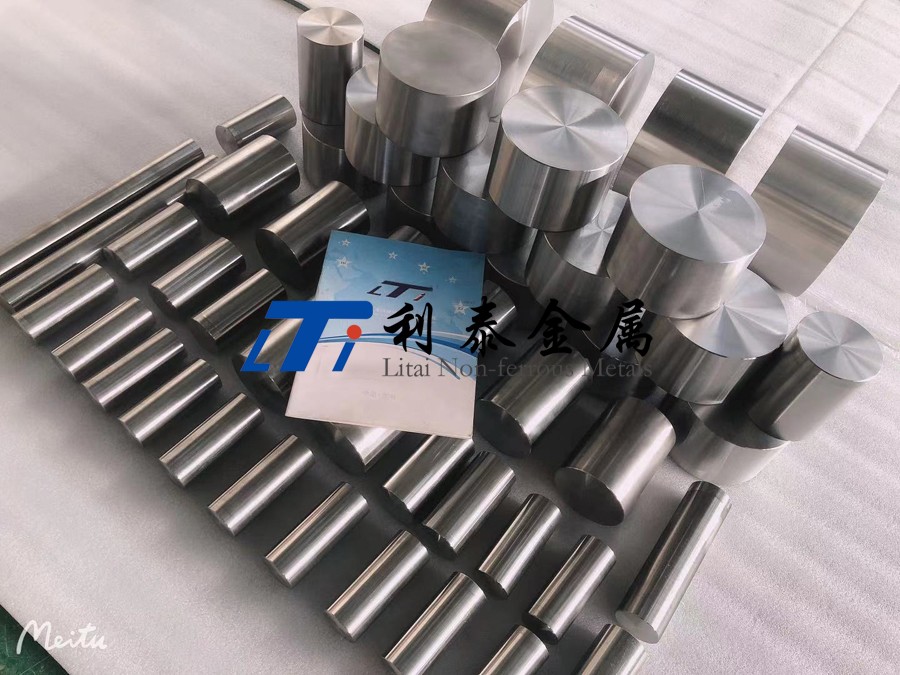

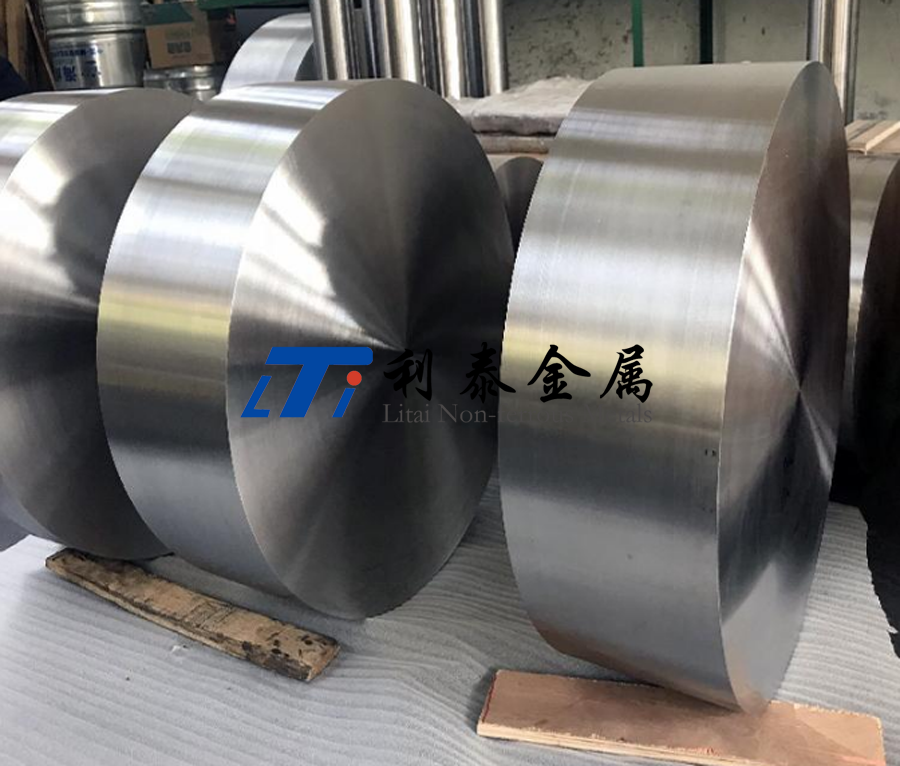

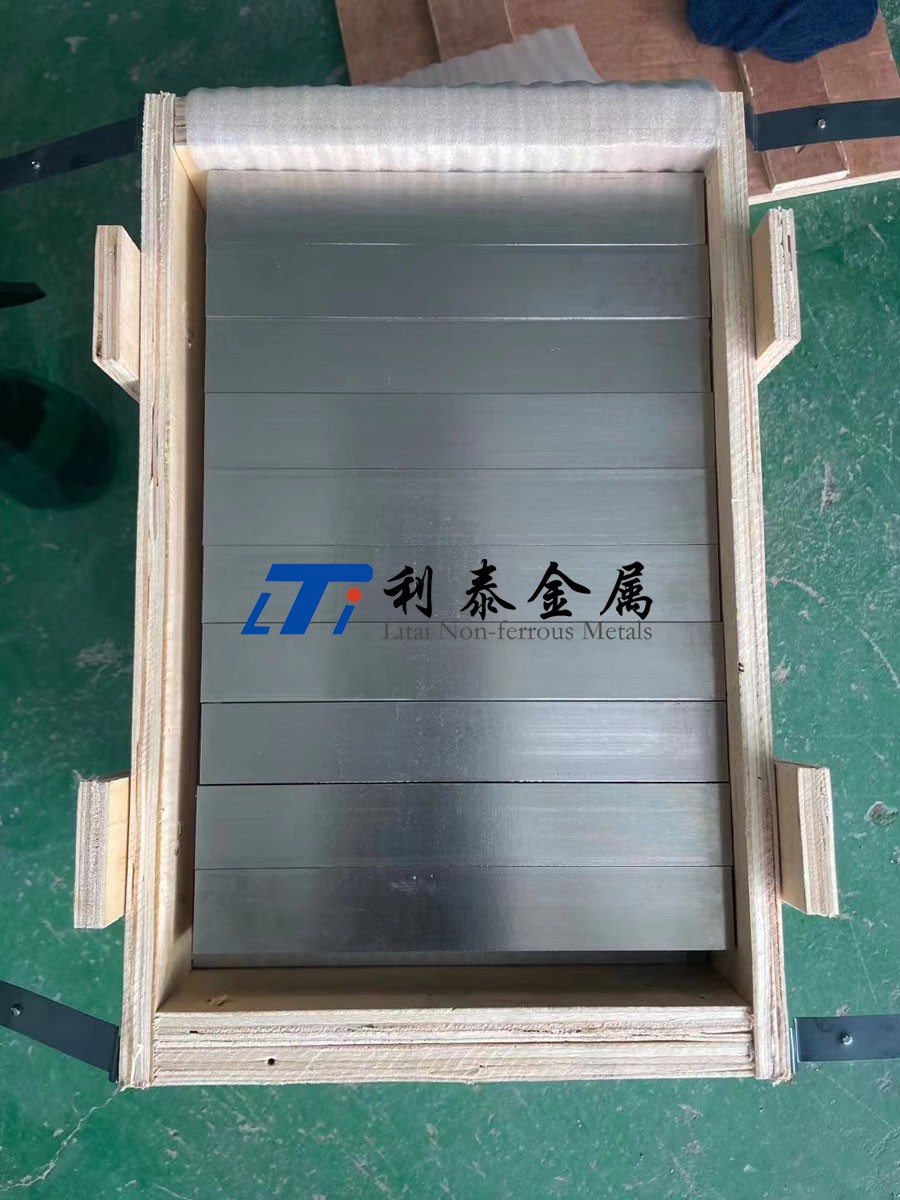

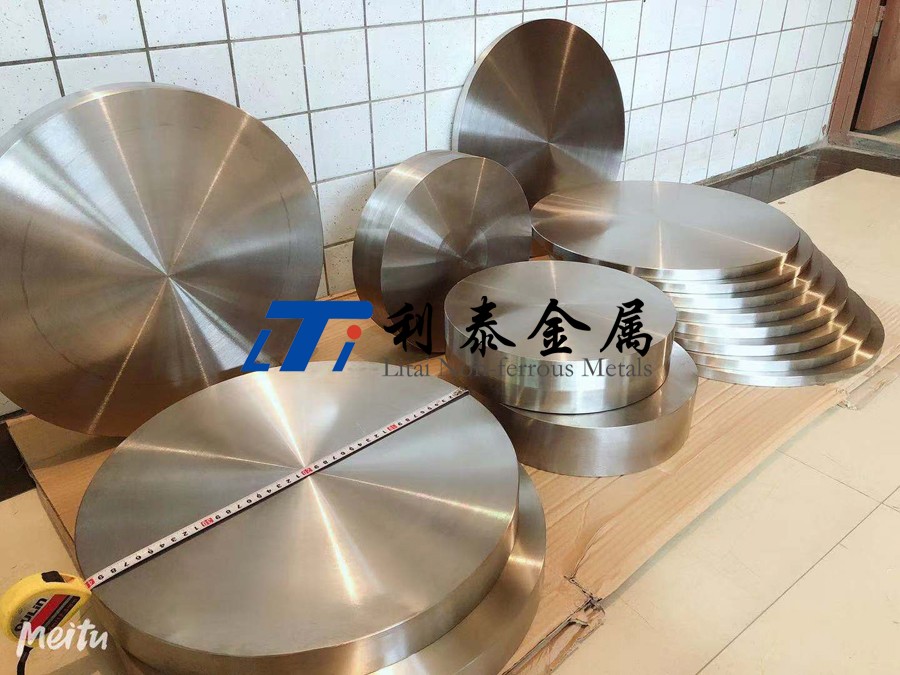

能源動力用Ti60鈦合金鍛件

詳細描述

Ti60鈦合金概述

Ti60鈦合金是一種近α型高溫鈦合金，專為600°C左右的高溫環境設計，具有優異的高溫強度、抗氧化性和抗蠕變性能。鈦合金鍛件主要用于航空發動機等高溫部件，是高性能航空材料的重要代表。有關Ti60鈦合金鍛件的性能、應用、標準、制造工藝、利泰金屬結合相關資料，整理如下：

1、核心特性

高溫性能：

在600°C以下仍保持高強度（抗拉強度≥900 MPa），抗氧化能力顯著優于普通鈦合金。

長期高溫服役時抗蠕變性能優異，適合航空發動機等極端環境。

高強度與輕量化：

室溫抗拉強度≥1000 MPa，屈服強度≥900 MPa，密度約4.5 g/cm3，實現高強度與輕量化的結合。

抗氧化性：

表面氧化膜致密，可有效抵抗高溫氧化，延長部件壽命。

良好的工藝性：

可通過鍛造、軋制等塑性加工成型，但熱加工窗口較窄，需嚴格控制工藝參數。

2、化學成分

Ti60鈦合金的典型成分（質量分數）：

鈦（Ti）：基體

鋁（Al）：5.5-6.5%（固溶強化）

錫（Sn）：2.0-3.0%（提高高溫穩定性）

鋯（Zr）：3.5-4.5%（改善抗氧化性）

鉬（Mo）：0.3-0.8%（強化β相）

硅（Si）：0.2-0.4%（細化晶粒，抗蠕變）

其他：微量碳（C）、鐵（Fe）、氧（O）等。

3、應用領域

航空發動機：

高壓壓氣機盤/葉片、渦輪機匣、燃燒室部件等高溫承力結構。

航天領域：

火箭發動機噴管、高溫連接件等。

能源裝備：

燃氣輪機葉片、核反應堆耐高溫結構件。

4、制造工藝

熔煉：

采用**真空自耗電弧爐（VAR）**多次熔煉，確保成分均勻性和低雜質（氧、氫含量控制嚴格）。

鍛造工藝：

等溫鍛造或熱模鍛造：在β相區或α+β兩相區進行，溫度控制在900-1000°C，需精確控制變形速率以避免開裂。

多火次鍛造細化晶粒，提升力學性能。

熱處理：

固溶處理：在β相變點附近（約1000°C）加熱后快速冷卻（水淬或空冷）。

時效處理：500-600°C保溫，析出次生α相，進一步提高高溫強度。

加工與后處理：

精密加工（車削、磨削）后需進行噴砂或化學銑削，去除表面氧化層。

部分部件需**熱等靜壓（HIP）**處理，消除內部缺陷。

5、執行標準

中國標準：

GB/T 2965-2020：鈦及鈦合金棒材（涵蓋鍛件坯料）。

GB/T 3620.1-2016：鈦合金牌號與化學成分。

HB 7716-2002：航空用鈦合金鍛件規范。

國際參考：

AMS 4928：航空用高溫鈦合金鍛件標準（類似材料可參考）。

6、質量控制

成分與組織檢測：

光譜分析（化學成分）、金相觀察（α/β相比例、晶粒度）。

力學性能測試：

高溫拉伸（600°C）、蠕變試驗（600°C/200 MPa）、室溫沖擊韌性。

無損檢測：

超聲波檢測（UT）：檢測內部裂紋、夾雜。

滲透檢測（PT）：表面缺陷檢查。

抗氧化測試：

高溫氧化試驗（600°C/100h），評估氧化增重率。

7、挑戰與解決方案

熱加工難度高：

問題：Ti60合金熱加工窗口窄，易出現裂紋。

對策：采用等溫鍛造技術，精確控制溫度與應變速率。

氧化敏感性：

問題：高溫下表面氧化影響性能。

對策：鍛造時使用保護涂層，或后續進行表面滲硅處理。

Ti60鈦合金鍛件是航空發動機高溫部件的核心材料，其600°C級的高溫強度與抗氧化性使其在高端裝備領域不可替代。通過精密熔煉、等溫鍛造及嚴格的熱處理工藝，可充分發揮其性能優勢，但需高度關注工藝控制與缺陷管理。隨著航空工業對推重比需求的提升，Ti60等高溫鈦合金的應用前景廣闊。
